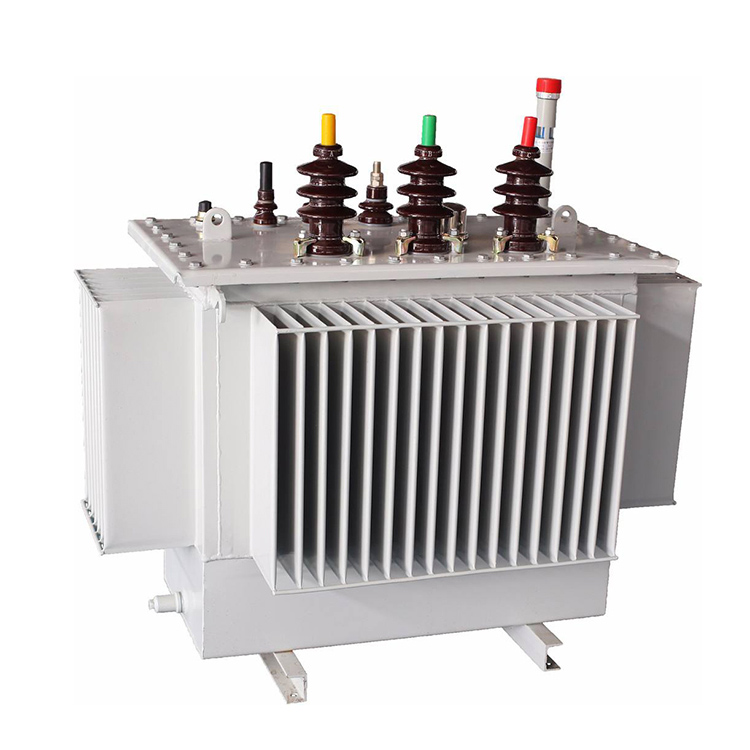

100kva 3fázový napájecí distribuční transformátor

Od roku 2006 společnost Conso Electrical Science and Technology Co., Ltd nashromáždila více než deset let zkušeností s výrobou 100kVA 3fázových transformátorů pro distribuci energie a neustále zdokonalovala své stávající výrobní procesy, aby vytvořila distribuční transformátor a kompaktní rozvodnu. To vyvrcholilo vytvořením vyspělého a vysoce efektivního řídicího rámce, který zahrnuje vše od návrhu produktu až po výrobní zpracování. Conso Electrical klade důraz na kvalitu a orientaci na zákazníka při montáži 100kVA 3fázových distribučních transformátorů napájení. Jsme nadšeni z vyhlídky na spolupráci s marketingovými guru z celého světa.

Odeslat dotaz

Popis výrobku

Video

100kVA 3fázový napájecí transformátor Výkonové charakteristiky:

A. U olejových transformátorů, kromě nízkokapacitních, používá nízkonapěťové vinutí obecně válcovou strukturu navinutou měděnou fólií, zatímco vysokonapěťové vinutí využívá vícevrstvou válcovou strukturu. Tato vyvážená konfigurace vinutí zajišťuje minimální úniky, vysokou mechanickou pevnost a vysokou odolnost proti zkratu.

b. Jádro i vinutí jsou zajištěny upevňovacími prostředky. Upevňovací prvky, jako jsou vysokonapěťové a nízkonapěťové přívody, jsou vybaveny samojistnými maticemi proti uvolnění. Transformátor využívá konstrukci odolnou proti nárazům, aby vydržel přepravu.

C. Cívky a jádro procházejí vakuovým sušením a transformátorový olej se zpracovává pomocí vakuové filtrace a plnicí techniky, aby se minimalizoval obsah vlhkosti v transformátoru.

d. Olejová nádrž obsahuje zvlněná žebra, která jí poskytují dýchací funkci pro kompenzaci změn objemu oleje v důsledku kolísání teploty. V důsledku toho tento produkt eliminuje potřebu konzervátoru oleje a snižuje celkovou výšku transformátoru.

E. Nahrazením konzervátoru oleje vlnitými žebry je transformátorový olej účinně izolován od vnějšího prostředí. To zabraňuje pronikání kyslíku a vlhkosti, čímž se zachovává izolační výkon.

F. S těmito pěti klíčovými výkonnostními faktory jsou olejové transformátory navrženy tak, aby fungovaly bez nutnosti výměny oleje během normálního provozu. To výrazně snižuje náklady na údržbu a zároveň prodlužuje životnost transformátoru.

100kVA 3fázový napájecí transformátor Technická specifikace:

Jmenovitá kapacita:	100 kVA;
Primární napětí:	13,8 kV, 22 kV nebo 33 kV;
Žádná ztráta načítání:	200 ± 10 % W nebo závisí;
Ztráta načítání:	1500/1580 ± 10 % W nebo závisí;
Jmenovitá frekvence:	50 nebo 60 Hz;
Způsob chlazení:	NA; AN/AF (typ lité pryskyřice)
Izolační materiál:	Minerální olej nebo epoxidová pryskyřice;
Jmenovitá frekvence:	50 nebo 60 Hz;
Metoda klepání:	5 kroků každý po 2,5 %;
Pracovní teplota:	-40 ℃ až 40 ℃;

CONSO·CN 100kVA 3fázový napájecí transformátor Detail:

Naplněno olejem

Olej vyprázdněn

Amorfní slitina

Válcované železné jádro

CONSO·CN 100kVA 3fázový napájecí transformátor Workshop:

Navíjecí dílna

Oblast sušení cívky

Oblast plnění oleje

Oblast hotového výrobku

O zákaznické službě pro výrobu 100kVA 3fázového napájecího distribučního transformátoru:

Navrhneme 100kVA 3fázové transformátory Power Distribution podle dokumentu s technickými požadavky od klientů. Před výrobou je nezbytné potvrdit následující technické specifikace:

1. Účinnost 100kVA 3fázového transformátoru pro distribuci energie;

2. Poměr napětí 100kVA 3fázového napájecího transformátoru;

3. Nárůst teploty 100kVA 3fázového napájecího transformátoru;

4. Jmenovitá frekvence transformátoru 100kVA 3fázového rozvodu energie;

5. Typ izolace transformátoru 100kVA 3fázového rozvodu energie.
