Porovnání distribučního transformátoru mezi výše a pod 800 kVa

Společnost Conso Electrical Science and Technology Co., Ltd produkovala od roku 2006 10 kV až 35 kV distribuční transformátor. Společnost Conso Electrical nashromáždila rozsáhlé a bohaté zkušenosti s navrhováním a výrobou. Inženýři Conso Electrical věří10 kV distribuční transformátorymají významný rozdíl v oblasti technické specifikace a struktury produktu mezi nad a pod 800 kVa.

1. Rozdíl distribučního transformátoru pro technickou specifikaci:

Větší kapacita distribučního transformátoru by mohla podporovat větší hodnocený proud. Navíc,distribuční transformátor nad 800 kVaPotřebujete vážnější ochranu vnitřního tlaku a stávající stability.

A.Internální tlak: Když se uvnitř transformátoru objeví vážná porucha, bude generováno velké množství plynu. Zrychlil by stárnutí izolace a snížil kapacitu rozptylu tepla. Může dokonce způsobit explozi, když vnitřní tlak transformátoru překročí kritickou hodnotu. Transformátor distribuce větší kapacity by vytvořil více plynu při jednom provozním selhání. Protože množství plynu generovaného v této době je dostatečné k tomu, aby způsobilo vážné důsledky, distribuce a výkonové transformátory s kapacitou 800 kVa a vyšší je třeba instalovat s plynovými relé podle IEC 60076.

B.Current Stabilita: Větší kapacita distribuce a výkonu by měla více obvodu ze strany primárního i sekundárního. K ochraně distribučního transformátoru bude zapotřebí citlivější jistič a CT z distribučních linek s blízkým i daleko. Dva hlavní proudová ochrana distribučního transformátoru je diferenciální ochrana a současná ochrana rychlého přestávky.

2. Rozdíl distribučního transformátoru na struktuře produktu:

Protože provozní selhání způsobí vážnější důsledky z většího transformátoru distribuce kapacity. Je nutné, aby transformátor distribuce větší kapacity měl pevnější vnitřní strukturu a citlivější komponenty.

Pro ochranu distribučního transformátoru z zkratu se musí navrhnout pevnější vnitřní struktura, protože bude uvolněna vážnější elektrická energie. Kromě toho by distribuční transformátor nad 800 kVA přijal kontinuální nebo spirálové vinutí, jako je fóliový obal. Mezitím potřebuje transformátor distribuce větší kapacity výkonnější chladicí systém. Je nutné přijmout metodu chlazení AF na některé distribuční transformátory nad 800 kVA, zejména když je transformátor přetížen.

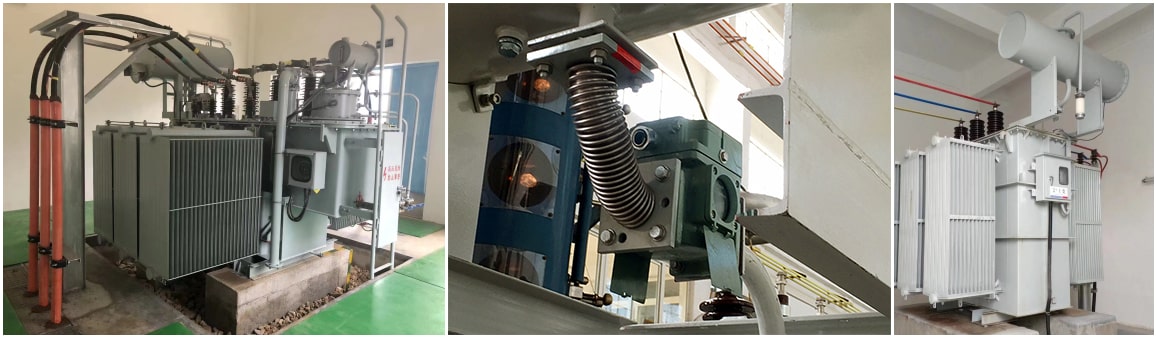

Od většíDistribuce a výkonový transformátorby generoval více plynu při provozním selhání. Plynový relé musí být vybaven distribučním transformátorem. Bude to znít alarm, když menší plyn shromáždil horní část distribučního transformátoru a vypnul hlavní jistič, když vnitřní tlak měl hrozné zvýšení. Kromě toho, aby se zajistilo vnitřní tlak, bude přijata také dech transformátoru, aby se ochránil distribuční transformátory, přežil před stárnutím izolace. Mezitím, aby se snížila ztráta selhání napájení, může nějaký distribuční transformátor nad 800 kVA vybavit spíše měnič TAP TAP (OLTC), než bez zatížení měniče TAP (NLTC).

Distribuční transformátor má zřejmý rozdíl od technické specifikace a struktury produktu mezi nad a pod 800 kVa. Je to proto, že transformátory distribuce s větší kapacitou potřebují vážnější ochranu, aby přežily před operačním selháním.
