Jak mohou elektrické spínací přístroje učinit distribuci energie bezpečnější a snadněji ovladatelnou?

Proč je na elektrických rozvaděčích záležet více, než mnozí kupující očekávají?

V mnoha energetických projektech není elektrický spínací přístroj nejviditelnější částí systému. Transformátorům, kabelům, generátorům a velkým výrobním zařízením se často dostává větší pozornosti, protože vypadají v projektu více „centrálně“. Když však dojde k poruše, když je nutné izolovat okruh nebo když pracovníci údržby potřebují pracovat bezpečně, stává se rozváděč jedním z nejdůležitějších zařízení na místě.

Elektrické rozvaděče jsou určeny k ovládání, ochraně a odpojování elektrických obvodů. V praxi to pomáhá energetickému systému zůstat organizovaný. Umožňuje operátorům rozdělit distribuci energie do řiditelných sekcí, chránit následná zařízení a snížit dopad poruch. Bez správného rozvaděče se může jeden elektrický problém rozšířit do širšího systému a způsobit odstávky výroby, bezpečnostní rizika nebo drahé poškození zařízení.

Pro kupující není skutečná hodnota elektrického rozvaděče omezena na samotnou kovovou skříň. Hodnota vychází z toho, zda konstrukce skříně, jističe, uspořádání přípojnic, ochranná zařízení, přívody a vývody, provedení blokování a přístup pro údržbu odpovídají skutečnému projektu. Skříň, která na papíře vypadá přijatelně, může stále způsobovat problémy, pokud neodpovídá uspořádání místa, podmínkám zatížení, provozním zvyklostem nebo plánu rozšíření.

Zkušení kupující se proto neptají pouze na cenu. Ptají se, zda rozváděč zvládne správnou úroveň napětí, jmenovitý proud, zkratovou kapacitu, instalační prostředí, směr vstupu kabelů, provozní metodu a požadavky na kontrolu. Levnější skříň, která vyžaduje opakovanou úpravu po dodání, se může stát mnohem dražší než pečlivě specifikované řešení.

S jakými problémy se kupující obvykle potýkají před výběrem elektrického rozvaděče?

Prvním častým problémem jsou neúplné informace o projektu. Kupující může vědět, že továrna potřebuje několik elektrických skříní, ale nemusí mít jasné jednořádkové schéma, seznam zatížení, plán rozložení nebo uspořádání podavačů. V této situaci je pro výrobce obtížné potvrdit správný typ skříně, počet panelů, konfiguraci komponent a schéma ochrany.

Druhým problémem je záměna mezi různými kategoriemi rozváděčů. Rozváděče nízkého napětí, rozváděče vysokého napětí, plynem izolované rozváděče, vzduchem izolované rozváděče, výsuvné skříně, pevné skříně a rozvodné panely nejsou zaměnitelné názvy. Každá kategorie má svůj vlastní rozsah použití, konstrukční logiku, bezpečnostní požadavky a úroveň nákladů. Výběr nesprávného typu může ovlivnit instalaci, provoz a údržbu.

Třetím problémem je omezený prostor webu. V průmyslových závodech, komerčních budovách, kompaktních rozvodnách, důlních oblastech a inženýrských projektech nemusí elektrická místnost poskytovat velkorysý pracovní prostor. Pokud není uspořádání rozváděče zváženo včas, může kupující čelit problémům s hloubkou skříně, přední provozní vůlí, zadním přístupem pro údržbu, polohou kabelového výkopu nebo ventilací.

Čtvrtým problémem je budoucí údržba. Někteří kupující se silně zaměřují na počáteční pořizovací náklady, ale zapomínají, že rozváděče zůstanou v provozu mnoho let. Týmy údržby potřebují bezpečný přístup, jasné značení, spolehlivý mechanický provoz, vhodné náhradní díly a snadný způsob izolace obvodů. Skříň, která se obtížně kontroluje, může zvýšit pracovní dobu a provozní riziko.

Pátým problémem je nejasná komunikace mezi obchodními a technickými týmy. Nákupní tým může požádat o „Elektrický rozváděč“ jako jednoduchý název produktu, zatímco technický tým očekává velmi specifickou technickou konfiguraci. Pokud se tyto dvě strany neshodují, může se pořadí pohnout kupředu se skrytou nejistotou. Zde je nezbytné pečlivé technické potvrzení.

Jak elektrické rozvaděče chrání systém distribuce energie?

Elektrické rozvaděče chrání systém distribuce energie kombinací spínacích, izolačních, ochranných, měřicích a řídicích funkcí v jedné organizované sestavě. Když systém funguje normálně, rozváděč rozděluje energii do různých zátěží. Když se vyskytnou abnormální podmínky, ochranná zařízení pomohou odpojit vadný obvod a snížit možnost širšího poškození systému.

Ve vysokonapěťovém systému může rozváděč obsahovat vakuové vypínače, proudové transformátory, napěťové transformátory, ochranná relé, přípojnice, uzemňovače a mechanická blokování. Tyto komponenty spolupracují na detekci a izolaci poruch. Pokud například dojde ke zkratu na vývodu, měl by ochranný systém reagovat rychle a vypnout jistič dříve, než porucha způsobí vážnější poškození.

V nízkonapěťovém systému mohou elektrické spínací přístroje distribuovat energii do motorů, osvětlení, výrobních linek, systémů HVAC, čerpadel a pomocných zařízení. V závislosti na provedení může používat pevné nebo výsuvné jednotky. Výsuvné konstrukce mohou usnadnit kontrolu a výměnu, protože jednotlivé funkční jednotky lze izolovat nebo odstranit s menším rušením ostatních obvodů.

Bezpečnost není jen o elektrických jmenovitých hodnotách. Záleží také na struktuře. Dobrá konstrukce rozváděče zohledňuje vnitřní oddělení, kontinuitu uzemnění, blokování dveří, ovládací rukojeti, kabelové prostory, ventilaci, izolační vzdálenost a jasnou vizuální indikaci. Tyto podrobnosti pomáhají operátorům pochopit stav skříně a omezit nebezpečný provoz.

Nejlepším výsledkem není pouze to, že skříň projde tovární kontrolou. Lepším výsledkem je, že rozváděč zůstane po instalaci srozumitelný, provozuschopný a stabilní. Operátoři by měli vědět, co každý podavač ovládá, jak izolovat okruh, kde kontrolovat klíčové části a jaké postupy je třeba dodržovat před údržbou.

Které faktory je třeba zkontrolovat před zadáním objednávky?

Před objednáním elektrického spínacího zařízení by kupující měli zpomalit a potvrdit několik praktických detailů. Spěch v této fázi často vede k tomu, že výkresy jsou znovu a znovu revidovány, což zdržuje výrobu a instalaci.

• Úroveň napětí:Ověřte, zda projekt vyžaduje nízkonapěťový nebo vysokonapěťový rozváděč, a pečlivě zkontrolujte jmenovité napětí.
• Jmenovitý proud:Zkontrolujte očekávaný zatěžovací proud pro příchozí a odchozí obvody, nejen aktuální stav, ale také možné budoucí rozšíření.
• Odolnost proti zkratu:Rozváděč musí odpovídat úrovni poruchy energetického systému.
• Konstrukce skříně:Rozhodněte se, zda jsou vhodnější pevné, výsuvné, vnitřní, venkovní, kompaktní nebo přizpůsobené konstrukce.
• Konfigurace komponent:Potvrďte jističe, relé, měřiče, proudové transformátory, napěťové transformátory, přepěťové ochrany a další zařízení.
• Vstup a výstup kabelu:Zkontrolujte, zda web vyžaduje horní, spodní, přední nebo zadní přístup.
• Instalační prostředí:Zvažte nadmořskou výšku, vlhkost, prach, teplotu, riziko koroze a větrání.
• Přístup pro údržbu:Zajistěte, aby obsluha mohla skříň po instalaci bezpečně zkontrolovat a opravit.
• Potvrzení výkresu:Kdykoli je to možné, připravte jednořádkové diagramy, výkresy rozložení a seznamy zatížení.
• Testování a dokumentace:Vyžádejte si záznamy o tovární kontrole, výkresy, manuály a technické dokumenty potřebné pro přijetí projektu.

Pro mnoho kupujících je nejobtížnější nevědět, jaké informace výrobce potřebuje. Profesionální dodavatel by měl pomoci zorganizovat otázky namísto pouhého čekání na dokonalý technický soubor. To je zvláště důležité pro mezinárodní projekty, kde se technické normy, pracovní návyky a podmínky na místě mohou na jednotlivých trzích lišit.

Tabulka pro výběr elektrických spínacích zařízení

Jak mohou kupující snížit rizika při plánování projektu?

Dobrý nákup elektrického rozvaděče začíná před cenovou nabídkou. Kupující mohou snížit riziko tím, že budou považovat ranou fázi komunikace za proces technického potvrzení, nikoli za jednoduchý požadavek na cenu.

Užitečným prvním krokem je shromáždit jednořádkový diagram. Tento nákres ukazuje, jak energie proudí systémem, a pomáhá výrobci porozumět vstupním, výstupním, sběrnicovým spojkám, měřicím bodům, ochranným funkcím a rozložení zátěže. Pokud jednořádkové schéma chybí, dodavatel může i tak poskytnout obecné rady, ale nabídka bude méně přesná.

Druhým krokem je ujasnění uspořádání webu. Elektrické místnosti nejsou vždy navrženy s dostatečným prostorem pro snadnou instalaci. Šířku, hloubku, výšku, provozní vzdálenost, zadní přístup, kabelový vstup a směr otevírání dveří je třeba zkontrolovat včas. Technicky správná skříň může být stále problematická, pokud se nehodí do místnosti.

Třetím krokem je potvrzení operačního prostředí. Elektrické rozvaděče instalované v čisté vnitřní místnosti mají jiné požadavky než zařízení používaná v těžebních oblastech, pobřežních oblastech, vlhkém prostředí, fotovoltaických rozvodnách nebo infrastrukturních projektech s vysokou prašností. Podrobnosti o prostředí ovlivňují ochranu krytu, ventilaci, opatření proti kondenzaci a výběr materiálu.

Čtvrtým krokem je vyhnout se porovnávání neúplných nabídek. Pokud jedna nabídka zahrnuje prémiové komponenty, testování, výkresy a přizpůsobení, zatímco jiná obsahuje pouze základní skříň, nemusí nižší cena představovat lepší hodnotu. Týmy pro nákup by měly požádat dodavatele, aby jasně uvedli konfiguraci, aby bylo srovnání spravedlivé.

Pátým krokem je vyhrazení času na kontrolu výkresu. Elektrické rozvaděče jsou často spojeny s transformátory, rozvodnami, kabely, řídicími systémy a navazujícím zařízením. Krátké období kontroly může zabránit drahým chybám před zahájením výroby. V mnoha projektech je pečlivé schválení výkresu rozdílem mezi hladkou instalací a opakovanou úpravou na místě.

Co usnadňuje kontrolu a údržbu elektrických rozvaděčů?

Elektrický spínací přístroj nenáročný na údržbu se nestane náhodou. Vychází z návrhu skříně, uspořádání komponent, označení, dokumentace a plánování přístupu. Pro uživatele je to důležité, protože rozváděč není jednorázový nákup. Je to zařízení, které musí sloužit staveništi po léta provozu, inspekcí, odstraňování problémů a možného rozšíření.

Jasný design přihrádky je jedním z důležitých faktorů. Jsou-li funkční oblasti dobře organizovány, mohou pracovníci údržby snadněji identifikovat oblast přípojnic, oblast kabelů, oblast vypínače, oblast ovládání a oblast měření. To snižuje zmatek během kontroly a pomáhá technikům dodržovat bezpečnější postupy.

Dalším faktorem je spolehlivý mechanický provoz. Dveře, kliky, blokování, okenice, výsuvné jednotky a uzemňovací mechanismy by měly fungovat hladce. Skříň, která se při kontrole v továrně obtížně obsluhuje, může být po letech provozu ještě obtížnější. Kupující by měli věnovat pozornost těmto detailům, místo aby posuzovali pouze vnější vzhled.

Důležitá je také dokumentace. Výkresy, schémata zapojení, návody k obsluze, seznamy součástí a kontrolní záznamy pomáhají uživateli porozumět systému po dodání. To je zvláště cenné, když se změní projektový tým nebo když místní pracovníci údržby potřebují odstraňovat problémy se systémem po letech.

Plánování náhradních dílů by nemělo být ignorováno. U důležitých energetických systémů mohou kupující potřebovat náhradní jističe, ovládací prvky, kontrolky, pojistky, měřiče nebo jiné často servisované díly. Výrobce, který dokáže tyto možnosti srozumitelně vysvětlit, pomáhá kupujícímu připravit se na reálné provozní podmínky, nejen na první den instalace.

Jak může výrobce podporovat lepší nákupní rozhodnutí?

Dobrý výrobce elektrických rozvaděčů by měl dělat více než jen sestavovat skříně. Výrobce by měl kupujícím pomoci převést požadavky projektu do jasného technického řešení. To zahrnuje kladení správných otázek, kontrolu výkresů, vysvětlování rozdílů ve skříních, kontrolu možností součástí a pomoc kupujícímu porozumět tomu, jak každé rozhodnutí ovlivňuje bezpečnost, náklady, instalaci a údržbu.

Společnost Conso Electrical Science and Technology Co., Ltd. se zabývá výrobou elektrických zařízení, jako jsou rozvaděče, rozvodny, transformátory a související produkty distribuce energie. Pro kupující, kteří potřebují elektrické rozvaděče, je hodnota práce s týmem zaměřeným na výrobu v tom, že technická komunikace může být příměji propojena s realitou výroby.

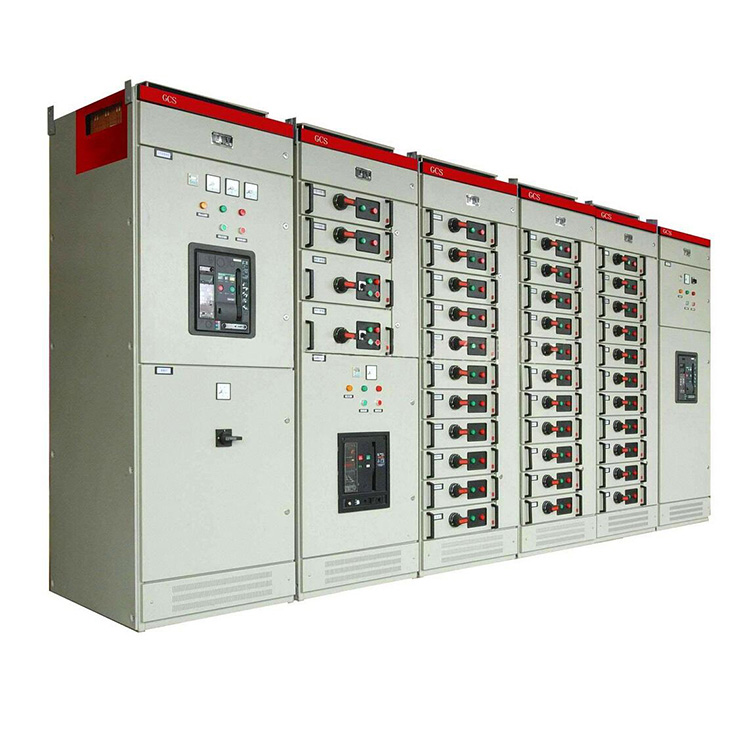

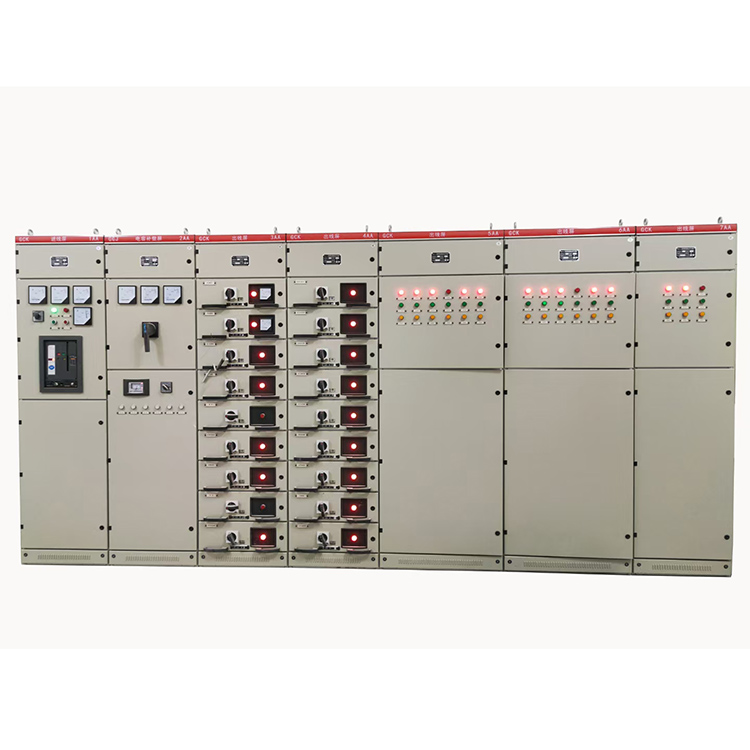

Například, když kupující potřebuje nízkonapěťový rozváděč pro kompaktní rozvodnu, diskuse by se neměla zastavit u názvu skříně. Výrobce by měl potvrdit, zda projekt potřebuje GGD, GCK, GCS, MNS nebo jinou vhodnou strukturu. Když kupující potřebuje vysokonapěťový rozváděč, měl by mu výrobce pomoci zkontrolovat úroveň napětí, konfiguraci jističe, požadavky na ochranné relé a uspořádání kabelů.

Další výhodou je přizpůsobení. Mnoho projektů se nemůže spolehnout na zcela standardní skříň. Místo může vyžadovat speciální rozměry, specifické značky komponentů, neobvyklý kabelový vstup, dodatečné měření, vyhrazený expanzní prostor nebo zvláštní uspořádání vstupních a výstupních napáječů. Schopný výrobce může tyto detaily zkontrolovat a poskytnout praktičtější návrh.

Nejsilnější dodavatelský vztah je postaven na jasných informacích. Kupující by měli být připraveni sdílet výkresy a podmínky projektu, zatímco výrobce by měl odpovídat organizovanými otázkami a realistickými návrhy. Tato obousměrná komunikace pomáhá snižovat skrytá rizika a činí nákupní proces klidnějším, rychlejším a spolehlivějším.
