Proč se nízkonapěťové rozváděče GCS stávají chytrou volbou pro moderní systémy distribuce energie

Abstraktní:Spolehlivý rozvod nízkého napětí vyžaduje více než pouhé připojení elektrického zařízení. Vyžaduje systém rozváděče, který dokáže organizovat obvody, zlepšit provozní bezpečnost, zjednodušit údržbu a podporovat stále složitější požadavky na automatizaci.CONSO·CN Nízkonapěťový spínací přístroj GCSje navržen na základě modulárních funkčních jednotek, praktických zásuvkových mechanismů, dělené konstrukce a flexibilních kabelových spojů. Tento článek vysvětluje jeho strukturu, klíčové technické vlastnosti, aplikace, výhody a důležité aspekty výběru pro inženýry, dodavatele, distributory a nákupčí průmyslových energetických systémů.

Obsah

• Co je to nízkonapěťový spínací přístroj GCS?
• Jaké jsou hlavní konstrukční vlastnosti rozváděče GCS?
• Proč zvolit nízkonapěťový spínací přístroj GCS pro rozvod energie?
• Jak se GCS srovnává s nízkonapěťovým rozvaděčem GCK?
• Kde se používá nízkonapěťový spínací přístroj GCS?
• Jak by si měli kupující vybrat nízkonapěťový spínací přístroj GCS?
• Proč záleží na schopnostech výrobce?
• Často kladené otázky o nízkonapěťových spínacích zařízeních GCS

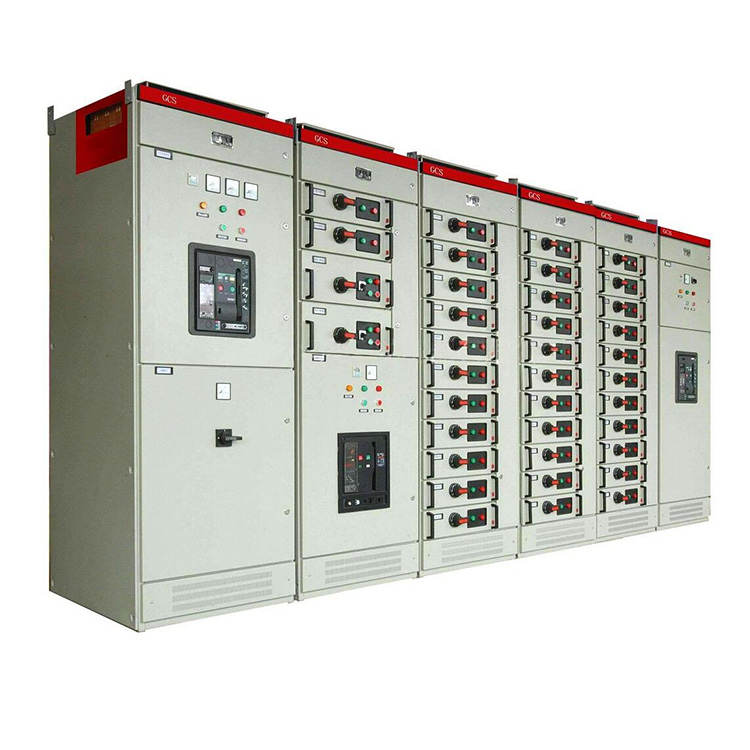

Co je to nízkonapěťový spínací přístroj GCS?

Nízkonapěťový rozváděč GCS je modulární nízkonapěťové distribuční a řídicí řešení navržené pro aplikace, kde musí být v rámci kompaktní elektrické sestavy organizováno více obvodů, funkce řízení motoru, automatizační rozhraní a přístup pro údržbu.

Ve srovnání s konvenčními konfiguracemi nízkonapěťových rozváděčů klade zařízení GCS větší důraz na modulární funkční jednotky a praktické vytahovací a pohonné mechanismy. Podle produktových informací CONSO·CN může být její řešení GCS vyrobeno podle zákaznického jednořádkového diagramu, dispozičního plánu a nákupního seznamu, což umožňuje, aby konečná konfigurace lépe odpovídala skutečnému distribučnímu systému.

Návrh je zvláště užitečný, když projekt vyžaduje více výstupních podavačů a nezávislých funkčních jednotek. Namísto toho, aby byla celá skříň považována za jeden elektrický prostor, konstrukce GCS rozděluje zařízení na funkční části, což operátorům pomáhá izolovat jednotlivé obvody a omezit potenciální vliv lokalizované poruchy.

Jaké jsou hlavní konstrukční vlastnosti rozváděče GCS?

Účinnost systému GCS vychází ze vztahu mezi jeho elektrickými součástmi, uspořádáním přípojnic, funkčními oddíly, kabelovými oddíly a výsuvnými jednotkami. Při hodnocení řešení GCS je zvláště důležitých několik strukturálních charakteristik.

Modulární funkční jednotky

Modulární konstrukce umožňuje konfigurovat různé okruhy podle aktuálních distribučních požadavků. To je cenné pro průmyslová zařízení, kde podavače, obvody řízení motoru, automatizační zařízení a pomocné zátěže mohou vyžadovat různé elektrické konfigurace.

Oddělené funkční přihrádky

Funkční jednotky a oddíly jsou navrženy s jasným oddělením. Toto uspořádání může pomoci omezit dopad poruchy na menší oblast a umožňuje personálu údržby pracovat na jednotlivých úsecích, aniž by zbytečně narušoval ostatní okruhy.

Horizontální uspořádání se třemi přípojnicemi

Informace o produktu od CONSO·CN specifikují třísběrnicové horizontální uspořádání určené k zajištění dynamické a tepelné stability. Uvedené provedení odolává působení zkratového proudu do 80/176 kA v závislosti na použitelné konfiguraci a podmínkách.

Vysoká hustota obvodu

Jedna skříň MCC pojme až 22 obvodů podle zveřejněných informací o produktu výrobce. Tato konfigurace může být užitečná pro výrobu energie, petrochemii, průmyslovou automatizaci a další zařízení s velkým počtem elektrických zátěží.

Praktická přihrádka na kabel

Externí kabelové spoje jsou uspořádány ve vyhrazeném kabelovém prostoru s možností vstupu a výstupu kabelu z různých směrů v závislosti na konfiguraci. Netočivý proudový transformátor může být také umístěn v kabelovém prostoru, což usnadňuje instalaci a údržbu.

Rozsáhlá sekundární připojení

Zásuvkové jednotky GCS mohou poskytovat více sekundárních zásuvných kontaktů. CONSO·CN uvádí, že jednotky s 1 jednotkou a vyšší mohou mít 32 párů, zatímco konfigurace s polovičními jednotkami mohou mít 20 párů. Tato kapacita podporuje počítačová rozhraní, obvody automatického řízení a další požadavky na sekundární řízení.

Proč zvolit nízkonapěťový spínací přístroj GCS pro rozvod energie?

U průmyslových elektrických systémů ovlivňuje výběr rozváděče nejen počáteční instalaci, ale také provoz, řešení problémů, rozšíření a údržbu. Technologie GCS nabízí několik praktických výhod.

Další důležitou výhodou je flexibilita designu. Rozváděč GCS není nutně vybrán jako generická standardní skříň. Profesionální výrobce může nakonfigurovat zařízení podle elektrických výkresů, uspořádání zařízení a požadavků na nákup. Tento přístup je zvláště cenný pro projekty, kde se rozložení zátěže a konfigurace skříně liší od standardního uspořádání.

Jak se GCS srovnává s nízkonapěťovým rozvaděčem GCK?

GCS a GCK se používají v nízkonapěťových rozvodech, ale jejich konstrukční přístupy nejsou totožné. CONSO·CN popisuje GCS jako pokročilý typ ve srovnání se svým nízkonapěťovým rozváděčem GCK, což zdůrazňuje jeho větší modularitu a praktičtější uspořádání vytahování a pohonu.

Správná volba by nakonec měla být založena na systémovém napětí, proudu, požadavcích na zkrat, množství obvodů, rozměrech skříně, architektuře ovládání, strategii údržby a použitelných normách, spíše než jednoduše vybrat jeden model, protože se zdá pokročilejší.

Kde se používá nízkonapěťový spínací přístroj GCS?

Systémy GCS jsou vhodné pro širokou škálu průmyslových a infrastrukturních distribučních prostředí. Jejich modulární architektura je zvláště cenná, když projekt obsahuje mnoho odchozích obvodů nebo vyžaduje integraci s automatizačními systémy.

• Výroba energie:Podporuje požadavky na distribuci a řízení motoru spojené s velkými výrobními jednotkami.
• Petrochemická zařízení:Užitečné tam, kde mnoho motorů, čerpadel, řídicích systémů a pomocných zátěží vyžaduje organizovanou distribuci.
• Průmyslová výroba:Pomáhá řídit více výrobních linek a elektricky poháněných strojů.
• Komerční a infrastrukturní zařízení:Lze konfigurovat pro centralizované rozvody nízkého napětí.
• Automatizační systémy:Více sekundárních kontaktů může podporovat počítačová rozhraní a obvody automatického řízení.
• Velké projekty rozvodů elektro:Modulární skříně lze konfigurovat podle jednořádkového schématu projektu a uspořádání zařízení.

U velkých zařízení může schopnost organizovat více vývodů v rámci koordinované sestavy rozváděčů zlepšit celkovou udržovatelnost distribuční architektury.

Jak by si měli kupující vybrat nízkonapěťový spínací přístroj GCS?

Nákup skříně GCS by měl začít spíše elektrickým systémem než samotnou skříní. Kvalifikovaný dodavatel by měl obdržet dostatek technických informací, aby mohl určit vhodnou konfiguraci.

1. Potvrďte elektrické parametry.Definujte jmenovité napětí, jmenovitý proud, frekvenci, požadavky na zkrat a další parametry specifické pro projekt.
2. Připravte jednořádkové schéma.To poskytuje dodavateli jasnou představu o příchozích a odchozích okruzích.
3. Určete množství obvodu.Zvažte podavače, obvody řízení motoru, pomocné obvody a budoucí požadavky na rozšíření.
4. Vyhodnoťte fyzické uspořádání.Je třeba vzít v úvahu rozměry skříně, směr kabelu, instalační prostor a prostor pro údržbu.
5. Specifikujte požadavky na ovládání.Automatizace, monitorování, počítačová rozhraní a sekundární obvody by měly být definovány před výrobou.
6. Zkontrolujte koordinaci ochrany.Jističe a komponenty omezující proud by měly být vybrány podle skutečného distribučního systému.
7. Zkontrolujte testování a dokumentaci.Kupující by si měli vyžádat příslušné technické výkresy, zkušební dokumentaci, seznamy součástí a provozní informace.

U zakázkových projektů může poskytnutí kompletního jednořádkového výkresu, plánu rozvržení a nákupního seznamu dodavateli výrazně zlepšit komunikaci a snížit chyby v konfiguraci. CONSO·CN tyto dokumenty konkrétně identifikuje jako součást svého výrobního procesu GCS.

Proč záleží na schopnostech výrobce?

Nízkonapěťová rozváděčová skříň je spíše koordinovaná elektrická sestava než jednoduchá kovová skříň. Kvalita konstrukce přípojnic, zapojení, sestavení funkční jednotky, výběr komponentů, mechanické seřízení a testování, to vše může ovlivnit spolehlivost konečného systému.

Při výběru výrobce nebo dodavatele nízkonapěťových spínacích zařízení GCS v Číně by kupující měli hodnotit více než cenu. Mezi klíčové faktory patří:

• Zkušenosti s výrobou rozvaděčů nízkého napětí
• Schopnost interpretovat jednořádková schémata a projektové výkresy
• Možnosti přizpůsobení a inženýrství
• Postupy kontroly kvality při montáži
• Schopnost továrního testování a kontroly
• Dostupnost technické dokumentace
• Poprodejní technická podpora
• Schopnost koordinovat rozváděč s širším distribučním systémem

CONSO·CN představuje GCS jako součást svého širšího portfolia nízkonapěťových rozváděčů vedle řešení GCK, MNS a GGD. Informace o produktech také zdůrazňují zakázkovou výrobu na základě výkresů zákazníků a požadavků distribuce.

Pro kupující, kteří porovnávají dodavatele, může sortiment nízkonapěťových rozváděčů poskytnout užitečný kontext při určování, která architektura skříně je pro konkrétní projekt nejvhodnější.

Často kladené otázky o nízkonapěťových spínacích zařízeních GCS

Jaký je hlavní účel nízkonapěťového spínacího zařízení GCS?

Jeho primárním účelem je distribuce, řízení, ochrana a správa nízkonapěťových elektrických obvodů. Jeho modulární architektura je vhodná zejména pro systémy vyžadující více podavačů, funkčních jednotek a automatizačních rozhraní.

Čím se GCS liší od konvenčních nízkonapěťových rozváděčů?

GCS klade důraz na modulární funkční jednotky, mechanismy výsuvných zásuvek, dělenou konstrukci, flexibilní uspořádání kabelů a rozsáhlé sekundární zásuvné spoje. Tyto funkce mohou usnadnit konfiguraci a údržbu složitých distribučních systémů.

Lze rozváděč GCS přizpůsobit?

Ano. Podle CONSO·CN mohou být rozváděče GCS vyrobeny podle jednořádkového výkresu zákazníka, plánu uspořádání a nákupního seznamu.

Kolik obvodů pojme skříň MCC?

Zveřejněné informace výrobce uvádějí, že jedna skříň MCC pojme až 22 obvodů. Skutečná kapacita by měla být potvrzena podle konkrétní elektrické konfigurace a uspořádání skříně.

Je GCS vhodný pro automatizované průmyslové systémy?

Ano. Dostupné sekundární zásuvné kontakty jsou navrženy tak, aby podporovaly počítačová rozhraní a obvody automatického řízení, díky čemuž je konfigurace vhodná pro aplikace průmyslové automatizace, kde je vyžadována rozsáhlá řídicí kabeláž.

Závěr: Je nízkonapěťový rozváděč GCS tou správnou volbou pro váš projekt?

Nízkonapěťový rozváděč GCS kombinuje modulární distribuční architekturu, oddělené funkční oddíly, praktické výsuvné jednotky, organizovaná kabelová připojení a rozsáhlá sekundární rozhraní, aby vyhovovala požadavkům moderních průmyslových energetických systémů. Pro projekty zahrnující více okruhů, automatizaci, řízení motorů a přizpůsobené rozložení rozvodů je výběr správného výrobce stejně důležitý jako výběr typu rozváděče. Pokud hodnotíte řešení GCS pro průmyslový, komerční nebo infrastrukturní projekt,kontaktujte náss vaším jednořádkovým diagramem, plánem rozmístění a technickými požadavky, abyste projednali vhodnou konfiguraci s CONSO·CN.
