Lepší vědět, že hlavní jednotka prstenu s plně naplněným plynem SF6

1. Hlavní rysy spínače izolovaného plynu SF6:

Plyn izolovaný rozváděč  Přijímá SF6 jako hlavní izolační médium na hlavní jednotce 10 kV až 35 kV. Při konstrukci urbanizace má hlavní jednotka prstenu naplněného plynem SF6 výhody pro kompaktní a modulární design. Široce přijímá na městskou energetickou síť, železniční tranzit, nový energetický průmysl a průmyslové podniky.

1.1 Modulární design spínače izolovaného plynu SF6

TheHlavní jednotka prstence SF6  Má hlavně C (panel kabelového přepínače), V (vakuový obvod jistič), D (přímý připojení kabelu), DE (přímé připojení kabelu s uzemňovacím panelem), F (panel odpojení přepínače) a M (měřicí panel).

Ve skutečných případech jednotka C a V nabízí kontrolu a ochranu pro zadávání a výstupní kabelové elektrické vedení. Kromě funkce provozu zatížení má jednotka V větší funkci při odříznutí proudu zkratu a zatížení proudu. Jednotka M vybavuje měření CT a PT a energetický měřič. Normálně má šířku 800 mm, která je stejná jako aKyn28-12. Jednotka D a DE se používá pro zvýšení výšky kabelu ze země na horní část hlavní jednotky prstence SF6. Kromě toho jednotka F se také používá při zadávání a výstupu, ale uživatelé terminálu upřednostňují přijetí V jednotce místo jednotky F, protože ovládací zařízení je složitější.

1.2 Kompaktní návrh rozváděče izolovaného plynu SF6

Normálně je dimenze jednotky C nebo V w*h*d = 371*1800*750 (mm), vstupní nebo výstupní panel Kyn28-12 je W*H*d = 800*2300*1500 (mm). Není pochyb o tom, že hlavní jednotka prstenu SF6 má konkurenceschopnější pro logistiku a náklady na půdu. Kromě toho má spínač izolovaný plyn SF6 nižší náklady na materiál než KYN28-12 jako kompaktní navrhování.

2. Strukturální s Cheme of a SF6 plyn izolovaný spínač

   V plynovém izolovaném rozváděči má hlavně plynovou nádrž SF6, hlavní spínač a jistič, systém přípojnic, ovládací zařízení a sekundární systém řízení a ochrany.

   Plonová nádrž SF6 přijímá 201 nebo 304 nerezové oceli, z níž je roční úniková míra nižší než 0,1%, která je navržena jako plně utěsněná a izolovaná. Zajišťuje služby bez údržby déle než 30 let.

   Je to podobné jako aAir izolovaný rozváděč  že hlavním spínačem a jističem ve vstupním a výstupním panelu je spínač uzemnění, přepínač odpojení, vypínač zatížení a vakuový jistič pro řízení a ochranu napájecích systémů.

   V jedné společné nádrži SF6 by mohla integrovat 7 modulárních jednotek na maximum 10 kV energetického systému. Jinak je pro rozšíření nezbytný připojovací kabel a kabelový zástrčka. V jedné společné tank jsou však modulární jednotky spojeny měděnou přípojnicí.

   Systém sekundárního řízení a ochrany má funkci pro monitorování hodnotového napětí a proudu pro ochranu hlavní jednotky prstence SF6 před selháním systému. Mezitím také podporuje automatizaci, dálkové ovládání, sběr dat a přístup k systému SCADA. Kromě toho hlavní jednotka prstence SF6 také poskytuje pomocné napájení, aby se zajistilo normální provoz řízení a přenosu signálu.

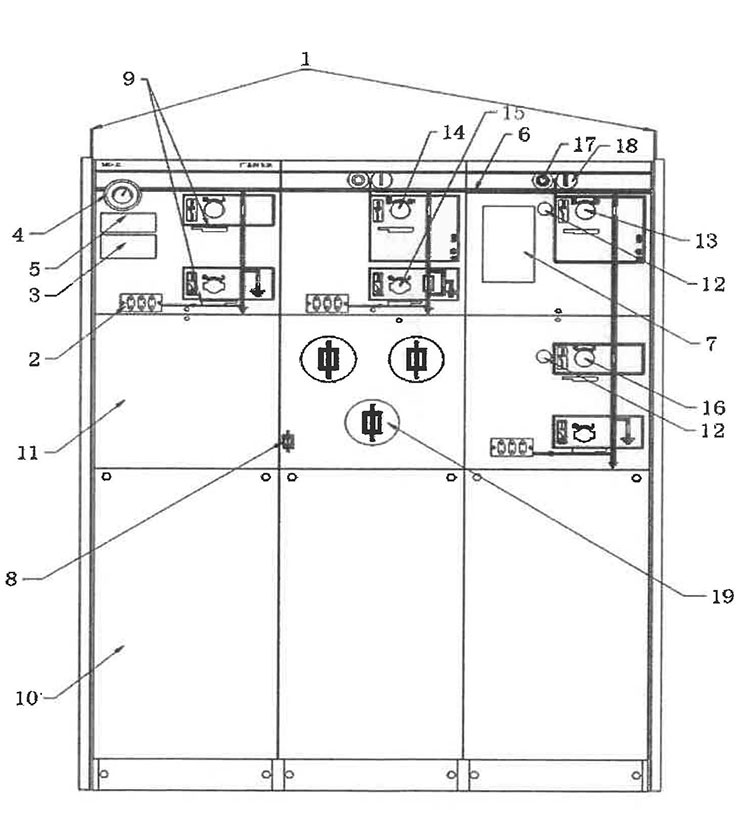

2.1 SF6 Plyn izolovaný čarodějnic.

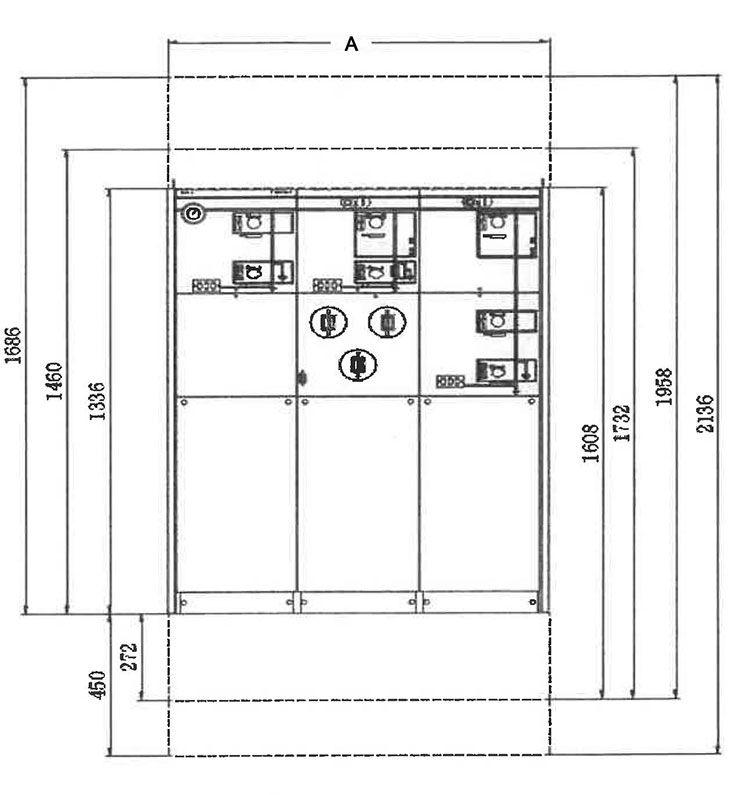

2.2 Vnější rozměry hlavní jednotky prstenu SF6 ：

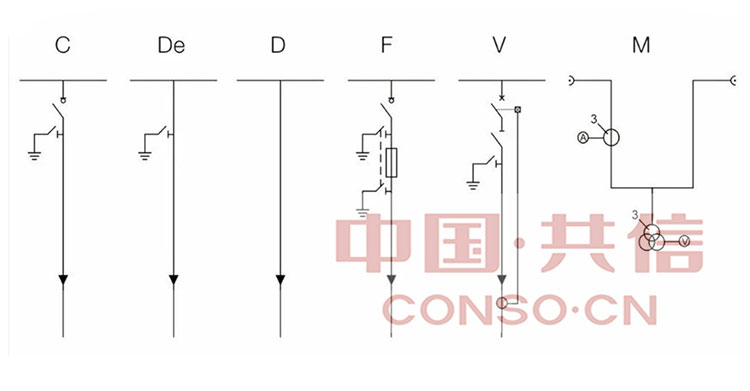

2.3 Standardní sólení a extension m odules ：

3. Parametr SF6 Plyn izolovaný rozvaděč
